常用电子元器件大全图解 从零开始认识基础配件

在电子制作、电路维修或产品开发中，认识常用元器件是第一步。它们就像积木，组合起来就能实现各种神奇功能。下面按类别整理了一份常用电子元器件图解大全，每个都配有简单说明，方便你快速查阅。

---

一、电阻类

1. 碳膜电阻

• 外观：圆柱形，表面涂有黑色或土黄色漆，带色环。
• 作用：限流、分压、偏置。
• 识别：色环法，四环或五环。
• 常见封装：直插、贴片（如0805、0603）。

2. 金属膜电阻

• 外观：蓝色或浅蓝色圆柱体，精度比碳膜高。
• 作用：要求稳定的电路中替代碳膜电阻。

3. 电位器

• 外观：三引脚，带旋钮或滑柄。
• 作用：可变电阻，用于音量调节、分压等。

4. 光敏电阻

• 外观：带有透明窗口，内部有蛇形光敏材料。
• 作用：电阻值随光照强度变化，用于光控电路。

5. 热敏电阻

• 外观：圆片或玻璃封装。
• 作用：阻值随温度变化，分NTC（负温度系数）和PTC（正温度系数）。

---

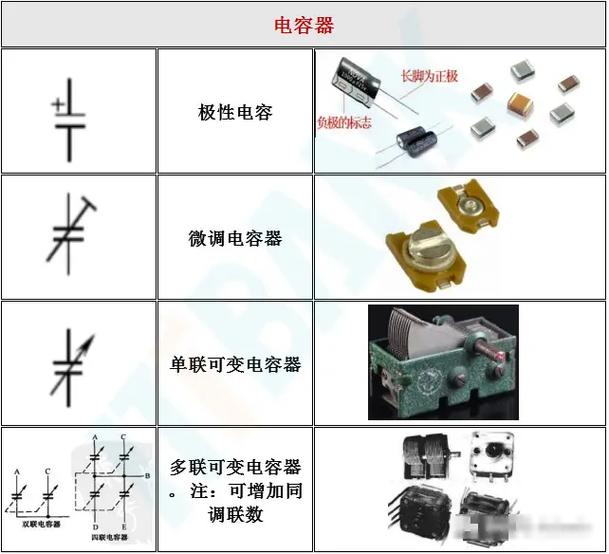

二、电容类

1. 陶瓷电容

• 外观：小圆片或贴片方块，通常无极性。
• 作用：高频滤波、耦合、去耦。
• 常见标称：104（0.1μF）、103（0.01μF）等。

2. 电解电容

• 外观：圆柱形，外壳标有极性（长脚正极，短脚负极，或标有条纹为负）。
• 作用：电源滤波、储能、耦合。
• 常见容量：1μF~10000μF。

3. 钽电容

• 外观：水滴状或贴片长方形，有极性，通常标有横线为正极。
• 作用：体积小、容量大，用于精密电路。

4. 涤纶电容

• 外观：扁方块，绿色或红色。
• 作用：中低频耦合、旁路。

5. 可调电容

• 外观：带螺丝调节，常见于收音机。
• 作用：调谐选频。

---

三、电感与变压器

1. 色环电感

• 外观：类似电阻但通常为绿色，色环表示电感量。
• 作用：滤波、储能、扼流。

2. 贴片电感

• 外观：小方块，标有数字或色点。
• 作用：高频电路、电源转换。

3. 共模电感

• 外观：双线圈绕在同一磁环上。
• 作用：抑制共模干扰。

4. 变压器

• 外观：由线圈和磁芯组成，有多个引脚。
• 作用：电压变换、隔离、阻抗匹配。
• 常见类型：电源变压器、音频变压器、高频变压器。

---

四、二极管类

1. 整流二极管

• 外观：黑色圆柱，一端有银色环表示负极。
• 作用：将交流变直流。常见型号：1N4007。

2. 开关二极管

• 外观：玻璃或贴片封装。
• 作用：高速开关，如1N4148。

3. 稳压二极管

• 外观：类似整流二极管，色环标稳压值。
• 作用：稳定电压，如5.1V、12V。

4. 发光二极管（LED）

• 外观：圆形、方形或贴片，有透明或有色封装。
• 作用：发光指示，照明。

5. 肖特基二极管

• 外观：常见TO-220或贴片。
• 作用：低压降、高速开关。

---

五、三极管与场效应管

1. 三极管（BJT）

• 外观：三个引脚，常见TO-92、TO-220、SOT-23。
• 作用：放大、开关。
• 分类：NPN（如8050）、PNP（如8550）。

2. 场效应管（MOSFET）

• 外观：三个引脚，类似三极管。
• 作用：电压控制，用于开关电源、电机驱动。

3. 达林顿管

• 外观：常为三个引脚，内部为复合管。
• 作用：高增益放大。

---

六、集成电路（IC）

1. 运算放大器

• 外观：8脚或14脚DIP/SOP。
• 作用：信号放大、比较。如LM358、NE5532。

2. 定时器

• 外观：8脚DIP。
• 作用：定时、振荡。如NE555。

3. 稳压IC

• 外观：TO-220或贴片。
• 作用：固定输出电压。如7805、LM317。

4. 单片机

• 外观：多脚封装，如DIP40、QFP。
• 作用：可编程控制。如51系列、STM32。

5. 逻辑门IC

• 外观：14脚DIP。
• 作用：与、或、非等逻辑运算。如74HC00。

---

七、晶振与谐振器

1. 石英晶体

• 外观：金属外壳，两脚。
• 作用：产生稳定频率时钟。

2. 陶瓷谐振器

• 外观：三脚，内置电容。
• 作用：低成本时钟源。

3. 声表谐振器

• 外观：三脚或四脚。
• 作用：无线发射接收。

---

八、开关与接插件

1. 轻触开关

• 外观：小方形，四脚。
• 作用：瞬间接通，用于复位、设置。

2. 拨动开关

• 外观：带拨柄，多脚。
• 作用：电源切换、模式选择。

3. 排针排母

• 外观：1x40或2x40等。
• 作用：电路板间连接。

4. USB接口

• 外观：A型、B型、Micro、Type-C。
• 作用：数据传输、供电。

---

九、传感器类

1. 温度传感器

• 外观：TO-92或金属壳。
• 作用：LM35、DS18B20等。

2. 湿度传感器

• 外观：带网格窗口。
• 作用：DHT11、SHT30。

3. 红外接收头

• 外观：黑色三脚，带金属屏蔽。
• 作用：接收红外遥控信号。

4. 超声波模块

• 外观：两个圆筒。
• 作用：测距。

5. 霍尔传感器

• 外观：三脚或四脚。
• 作用：检测磁场。

---

十、其他常用元件

1. 继电器

• 外观：方块，多脚。
• 作用：小电流控制大电流。

2. 保险丝

• 外观：玻璃管或贴片。
• 作用：过流保护。

3. 散热片

• 外观：铝制鳍片。
• 作用：帮助功率器件散热。

4. 蜂鸣器

• 外观：圆柱形，有源或无源。
• 作用：发声提示。

• 作用：电源滤波、储能、耦合。
• 常见容量：1μF~10000μF。

3. 钽电容

• 外观：水滴状或贴片长方形，有极性，通常标有横线为正极。
• 作用：体积小、容量大，用于精密电路。

4. 涤纶电容

• 外观：扁方块，绿色或红色。
• 作用：中低频耦合、旁路。

5. 可调电容

• 外观：带螺丝调节，常见于收音机。
• 作用：调谐选频。

---

结束语

以上只是常用元器件的一部分，实际种类远不止这些。建议初学...（复习记忆技巧和购买建议）
